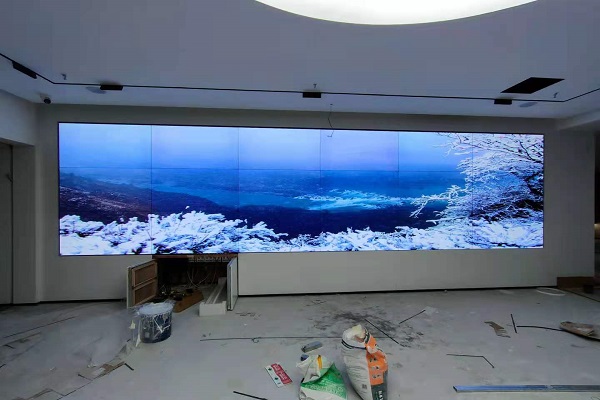

Ръководство за монтаж на LCD видеостена
TheLCD видео стенаУстройството може да се използва като единичен дисплей или да се слее в супер голям екран. В зависимост от различните изисквания за употреба, графичният процесор може да реализира функцията за увеличаване или намаляване на екрана: едноекранен, многоекранен дисплей, едноекранен, едноекранен дисплей, всеки LCD видео стена, снаждане на изображения, снаждане на цял екран, опционална компенсация или покриване на границите на изображението, поддръжка за роуминг на цифров сигнал, мащабиране и разтягане, показване на различни екрани, настройка и работа с различни планове за показване и обработка на Пълен HD сигнали в реално време. Що се отнася до LCD видео стената, методът на инсталиране не е труден и е необходимо да се обърне внимание на следните точки:
1. Подготовка за предварителна инсталация на LCD видеостена:
Преди монтажа се уверете, че разполагате със следното:
LCD видео стена (количество според изискванията на проекта)
Монтажскоби/стелаж (монтиран на стена или стоящ на пода)
Процесор/контролер за LCD видеостена (за синхронизация на няколко екрана)
HDMI/ДП/DVI кабели (в зависимост от входните портове)
Захранващи кабели и разпределителиустройство (препоръчва се стабилно захранване)
Нивелир, отвертки, електрическа бормашина, гаечен ключ (за закрепване на скоби)
Ethernet кабели (по избор, за дистанционно управление)
2. Проверка на околната среда
Носимоспособност на стената: Уверете се, че стената може да издържи теглото (обикновено 10-30 кг на панел).
Стабилност на захранването: Използвайте регулатор на напрежението, за да предотвратите колебанията.
Вентилация и охлаждане: Избягвайте пряка слънчева светлина и осигурете правилен въздушен поток.
Тест на източника на сигнал: Проверете всички входни източници (компютър, видеонаблюдение и др.) преди монтажа.
Стъпките за инсталиране са следните:
1. Монтаж на стена
Използвайте нивелир, за да се уверите, че скобата е идеално хоризонтална.
Маркирайте точките за пробиване на стената и пробийте дупки с електрическа бормашина.
Закрепване на скобата:
Фиксирайте скобата към стената с помощта на разширителни винтове.
За многоекранни конфигурации, регулирайте разстоянието за безпроблемно подравняване.
2. Монтаж на подов шкаф
Сглобете стелажа съгласно инструкциите на производителя.
Регулиране на нивото: Използвайте нивелир, за да предотвратите неправилно подравняване.
Монтиране на екраните:
Подравнете всеки панел с отворите на скобата/стелажа и го закрепете с винтове.
Монтирайте панелите от центъра навън за по-лесно подравняване.
Регулиране на разстоянието между панелите: фина настройка на разстоянието между панелите (обикновено ≤3,5 мм за безпроблемен дисплей).
Окабеляване и захранване:
1. Свързване на видео сигнал:
Свържете всеки панел към видеопроцесора, като използвате HDMI/ДП/DVI кабели.
Ако използвате разпределен контролер, използвайте Ethernet или оптични кабели.
2. Захранване:
Осигурете независимо захранване за всеки панел, за да избегнете претоварване.
За защита се препоръчва UPS (непрекъсваемо захранване).
3. Калибриране и тестване
(1). Тест при включване:
Включете всеки панел поотделно, за да проверите за проблеми с дисплея.
Задайте идентификатори на панели (напр. 2×2, 3×3 или персонализирано матрично оформление).
(2). Подравняване на изображението:
Използвайте софтуера на контролера, за да регулирате яркостта, цвета и равномерността на контраста.
Осигурете безпроблемно съвпадение на ръбовете без неправилно подравняване или черни рамки.
4. Поддръжка и грижи
Почистване: Използвайте микрофибърна кърпа; избягвайте алкохол или абразивни почистващи препарати.
Охлаждане: Осигурете добра вентилация, за да предотвратите прегряване.
Актуализации на фърмуера: Редовно актуализирайте контролера за оптимална производителност.
5. Предпазни мерки
Винаги инсталирайте с поне двама души, за да предотвратите инциденти.
Избягвайте влажни, прашни или високотемпературни среди.
Не разглобявайте панелите, освен ако не сте обучени.
Инсталацията е завършена: Следвайте това ръководство за сигурна и високопроизводителна настройка на LCD видеостена. За техническа поддръжка се консултирайте с производителя или професионален монтажник.
